Často kladené otázky týkající se techniky upínání a řezací techniky
Technika upínání

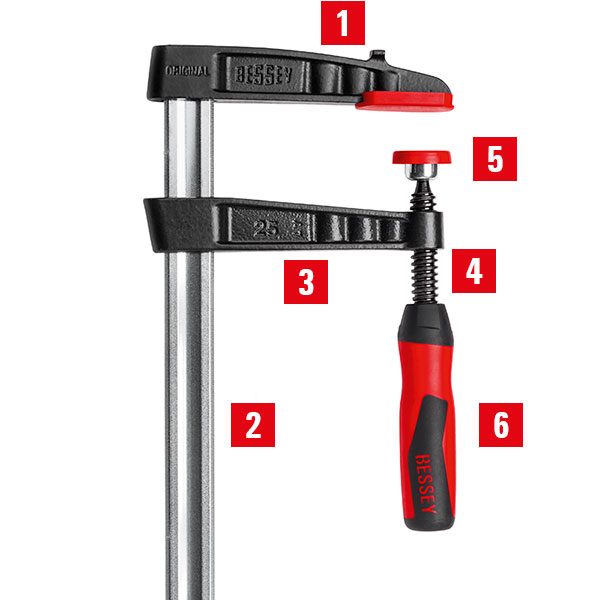

Svěrky z tvárné litiny
1 horní část
2 profilová lišta
3 Spodní část
4 Vřeteno s lichoběžníkovým závitem
5 Tlaková deska
6 Rukojeť
Celokovové svěrky
1 pevná svorka
2 profilové lišty
3 Posuvná svorka
4 Vřeteno s lichoběžníkovým závitem
5 Tlaková deska
6 Rukojeť

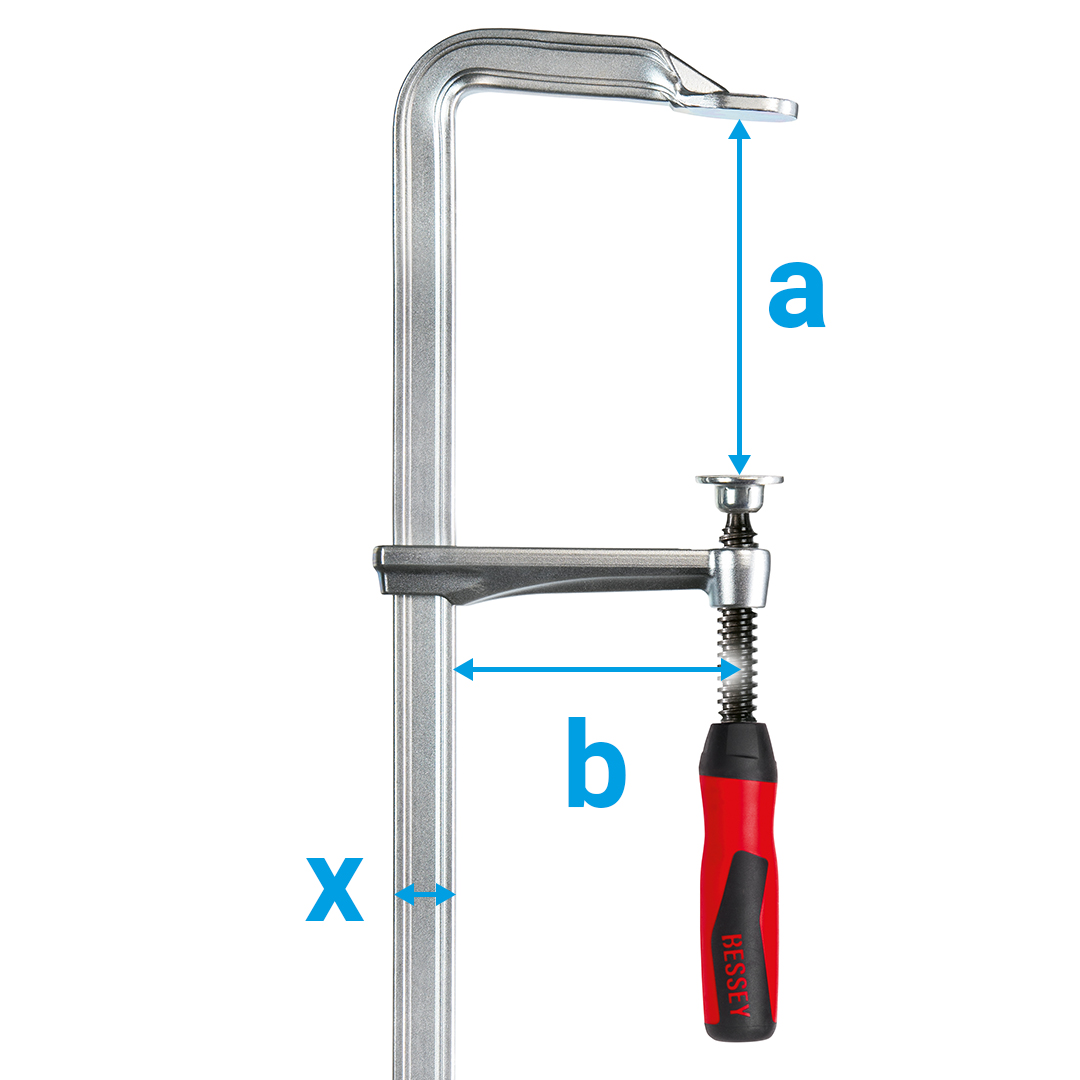

a Rozpětí
Měří se od spodní hrany horní přítlačné desky k horní hraně spodní přítlačné desky. Rozpětí je maximální délka obrobku, který lze upnout.
b Výsuv
Měří se od vnitřní strany kolejnice ke středu vřetena.
x Průřez lišty
Měří se šířka a tloušťka lišty. Čím větší je průřez lišty, tím větší je možná upínací síla.
Dřevěná rukojeť
Dřevěná rukojeť je klasickým typem rukojeti. Dřevěné rukojeti BESSEY jsou navíc výjimečné: mají ergonomický tvar a jsou nýtovány bez otřepů, takže uživatel je chráněn před zraněním. Naše dřevěné rukojeti jsou vyrobeny z dřeva s certifikátem FSC. Dále u našich dřevěných rukojetí nepoužíváme laky obsahující rozpouštědla: lak pro dřevěné rukojeti BESSEY je na vodní bázi podle normy DIN EN71/3.
Plastová rukojeť
Moderní dvoukomponentní rukojeť z vysoce kvalitního plastu, speciálně vyvinutá pro svěrky, optimálně padne do ruky. Díky symetrickému tvaru se ruka vždy uchopí na správném místě, ať už shora nebo zespodu. Obě plastové složky (tvrdý/měkký materiál) jsou přizpůsobeny rotačnímu pohybu při utahování. To zaručuje optimální uchopení a příjemnou manipulaci.
Sklopná rukojeť
Sklopná rukojeť nabízí všechny výhody dvoukomponentní plastové rukojeti. Navíc se dá sklopit o 90° a otočit o 360° bez nárazu na lištu, což umožňuje rychlou a pohodlnou práci – i na těžko přístupných místech. Zde sklopná rukojeť dosahuje při utahování dodatečného pákového účinku.
Páková rukojeť
Rukojeť s pákou se zaoblenými konci zajišťuje dobrý přenos síly díky dodatečnému pákovému účinku – i v omezených prostorových podmínkách. Upínací nástroje s páčkovým úchytem se často používají v kovozpracujícím průmyslu: páčkový úchyt je odolný vůči rozstřikům při svařování a lze jej snadno utahovat a povolovat i v olejových nebo zašpiněných rukavicích. Páčkový úchyt nabízí uživateli také pohodlí, protože konce páčky jsou zaoblené a příjemné na dotek.
Páková rukojeť
Svěrky s pákovou rukojetí mají zcela odlišný přístup k technice uchopení a s tím spojenému vyvíjení upínací síly. Svěrka využívá přirozenou sílu páky. Namísto závitu disponuje, podobně jako ráčna, aretačním mechanismem se zubovým segmentem. S malým vynaložením síly tak lze rychle dosáhnout vysokých upínacích sil. Uvolňovací mechanismus integrovaný do rukojeti umožňuje také rychlé sejmutí svěrky. Díky snadné manipulaci umožňují pákové svěrky pětkrát rychlejší upínání než u běžných vřetenových svěrek.
Svěrky s pákovou rukojetí se často používají, když je třeba časově úsporně nasadit a opět uvolnit mnoho svorek. Víceúrovňový aretační mechanismus zaručuje dávkované, rychlé a téměř 100% vibračně bezpečné upnutí. U originálních pákových svorek BESSEY GH je excentr z sintrované oceli, a je tak obzvláště odolný proti opotřebení.
Pumpovací rukojeť
Vysoce kvalitní dvoudílná plastová rukojeť s pumpovací pákou za lištou zajišťuje bezpečný přístup z obou směrů. Tlakový pohyb při pumpování umožňuje rychlé upnutí, uvolňovací mechanismus integrovaný v rukojeti umožňuje rychlé uvolnění svěrky. Pumpovací rukojeť lze navíc ovládat jednou rukou – druhá ruka tak zůstává volná pro další nářadí.
Celokovové šroubovací svěrky jsou kalené a mají pružný průběh upínání. Pod zatížením se mohou mírně ohýbat, čímž tlumí vibrace. Díky tomu jsou ideální pro zpracování kovů nebo aplikace, při nichž působí dynamické síly.
Zásadní rozdíl:
Tvrzená litina = tuhá, přesná, perfektní pro lepení dřeva
Celokovové = pružné, tlumící vibrace, ideální pro kov při svařování, pro práci se dřevem s vibracemi, například při řezání nebo broušení
Zde najdete návod ve formátu PDF pro dva typy tiskových desek:
1. Lisované trvale namontované tiskové desky jsou hladké (obr. vlevo)
2. Vyměnitelné tiskové desky mají po obvodu válcového okraje žebrovité výstupky (obr. vpravo)
Montáž tiskových desek (ke stažení v PDF)Aby si šroubovací svěrka dlouho zachovala svou kvalitu, je důležitá správná údržba.
Funkce šroubovacího svěrku je založena na tření a zablokování mezi kolejnicí a kluzným třmenem. Proto je důležité, aby kolejnice byla vždy zbavena mastnoty, oleje nebo zaschlého lepidla. Obzvláště kritické jsou vosky a silikonová separační činidla na kolejnici. Takové zbytky je třeba co nejdříve odstranit pomocí rozpouštědla, drátěného kartáče nebo brusného papíru. Jak vřeteno, tak kloub přítlačné desky by měly být pravidelně mazány trochou oleje. K tomu se zvláště hodí olej ve spreji. Tímto způsobem zůstane šroubovací svěrka dlouhodobě lehce pohyblivá při optimální upínací síle.
Co dělat, když svěrka prokluzuje?
Pokud je u šroubového svěrku z měkké litiny k dispozici šroub bez hlavičky, který zabraňuje prokluzování kluzného ramene, lze jej v případě oslabení držení seřídit o čtvrt otáčky. U celokovových šroubových svorek je třeba dávat pozor na vznik lesku na kolejnici, protože ten může vést ke sklouznutí kluzného ramene. Jsou-li vidět lesklá místa, lze je z obou stran zdrsnit smirkovým plátnem o zrnitosti 100, čímž se opět zajistí bezpečná práce.
|
|
|
|
|
|
|
|
Různé výsuvy a rozpětí šroubovacích svorek mohou způsobovat problémy při skladování.
Praktickým řešením je vozík na svěrky . Na této stabilní kovové konstrukci s kolečky lze svěrky zavěsit podle velikosti. Mobilní vozík na svěrky navíc umožňuje flexibilnější a rychlejší práci , protože všechny šroubové svěrky jsou vždy po ruce a přehledně seřazené přímo na místě použití.
Další možností skladování je stacionární regál na svěrky, na který se svěrky jednoduše nasunou.
| Originální BESSEY Svorka z tvárné litiny |
Druhá řada od BESSEY |
Třetí řada od BESSEY |
||||
|---|---|---|---|---|---|---|
| TG…-2K | TG… | TG…K | TPN…-2K | TPN… | TGRC… | |
| Rozpětí a | 100–1 000 mm | 100–1 000 mm | 160–400 mm | 160–1 000 mm | 100–2 000 mm | 100–1 500 mm |
| Vyložení b | 50–175 mm | 50–175 mm | 80–175 mm | 80–175 mm | 50–175 mm | 50–175 mm |
| Upínací síla až | 6 000 N | 6 000 N | 6 000 N | 5 500 N | 5 500 N | 5 500 N |
| Bez nástrojů vyměnitelná přítlačná deska (od 80 mm výsuv) |
✔ | ✔ | ✔ | – | – | – |
| Zesílená litina | ✔ | ✔ | ✔ | – | – | – |
| Protiskluzová ochrana (od 80 mm výsuv) |
✔ | ✔ | ✔ | – | – | – |
| Profil kolejnice | Optimalizovaný profil | Optimalizovaný profil | Optimalizovaný profil | Standardní profil | Standardní profil | Jednoduchý profil |
| Práva duševního vlastnictví | ✔ | ✔ | ✔ | – | – | – |
| Originální BESSEY Svorka z tvárné litiny |
Druhá řada od BESSEY |
Třetí řada od BESSEY |
|||
|---|---|---|---|---|---|
| TGK…-2K | TGK… | TGK…K | TKPN… | TGKR… | |
| Rozpětí a | 400–3 000 mm | 400–3 000 mm | 500–3 000 mm | 500–3 000 mm | 500–2 000 mm |
| Vyložení b | 120 mm | 120 mm | 120 mm | 120 mm | 120 mm |
| Upínací síla až | 7 000 N | 7 000 N | 7 000 N | 6 500 N | 6 500 N |
| Bez nástrojů vyměnitelná přítlačná deska | ✔ | ✔ | ✔ | – | – |
| Zesílená litina | ✔ | ✔ | ✔ | – | – |
| Protiskluzová ochrana | ✔ | ✔ | ✔ | – | – |
| Profil kolejnice | Optimalizovaný profil | Optimalizovaný profil | Optimalizovaný profil | Standardní profil | Jednoduchý profil |
| Práva duševního vlastnictví | ✔ | ✔ | ✔ | – | – |
| Originální BESSEY Celokovové šroubovací svěrky |
Druhá řada BESSEY classiX |
|||||
|---|---|---|---|---|---|---|
| GZ…-2K | GZ… | GZ…K | GZ…KG | GS… | GS…K | |
| Rozpětí a | 100–1 250 mm | 100–1 250 mm | 160–1 250 mm | 250–600 mm | 100–1 000 mm | 160–1 000 mm |
| Výsuv b | 60–140 mm | 60–140 mm | 80–140 mm | 120 mm | 50–140 mm | 80–140 mm |
| Upínací síla až | 6 000 N | 6 000 N | 6 000 N | 5 000 N | 5 000 N | 5 000 N |
| Tlaková deska vyměnitelná bez použití nářadí (od 80 mm výsuvu) |
✔ | ✔ | ✔ | ✔ | – | – |
| Zesílený odlitek | ✔ | ✔ | ✔ | ✔ | – | – |
| Optimalizovaný profil kolejnice | ✔ | ✔ | ✔ O 20 % vyšší upínací síla na jednu otáčku vřetena | ✔ | – | – |
| Práva duševního vlastnictví | ✔ | ✔ | ✔ | ✔ | – | – |
| Originální BESSEY Páková svěrka |
Druhá řada BESSEY classiX |
|
|---|---|---|
| GH… | GSH… | |
| Rozpětí a | 100–1 250 mm | 100–1 000 mm |
| Vyložení b | 60–140 mm | 50–140 mm |
| Upínací síla až | 8 500 N | 7 500 N |
| Excentr z sintrované oceli | ✔ obzvláště odolný proti opotřebení, nízké tření díky vyšší tvrdosti povrchu |
– |
| Optimalizovaný profil kolejnice | ✔ větší Rezervy síly díky rovnoměrnému nárůstu upínací síly – zejména při plných rozpětech |
– |
| Práva duševního vlastnictví | ✔ | – |
Řezací technika
U běžných nůžek na plech jsou čepel a rukojeť tradičně kovány z jednoho kusu. Řezací síla vyplývá z poměru délky čepele k délce rukojeti.
Ruční nůžky na plech s pákovým převodem se skládají z hlavice nůžek a rukojeti. Obě části jsou samostatně kloubově uloženy, čímž vzniká dodatečný pákový převod.
Nůžky Idealscheren
Tyto nůžky si své jméno zaslouží. Ideální nůžky jsou totiž skuteční „všestranní pomocníci“. Můžete s nimi řezat skrz plech (průchozí řez) i vyřezávat velké a malé kontury nebo poloměry (figurální řez). Přitom nezáleží na tom, zda provádíte řezání na okraji plechu (ořez) nebo uprostřed desky. Samozřejmě můžete nůžkami Ideal provádět i jednoduché vyřezávací práce.
Nůžky na tvarové řezy
Nůžky na tvary se nejlépe hodí, pokud chcete provádět jemné řezy s malým poloměrem v okrajové oblasti plechové desky. Díky filigránnímu tvaru čepele těchto nůžek můžete bez námahy řezat extrémně úzké tvary nebo křivky.
Průchozí nůžky
Chcete proříznout plech uprostřed a/nebo v okrajové oblasti? Pak jsou pro vás průchozí nůžky tím správným nástrojem. Díky dlouhým čepelím těchto nástrojů můžete rychle, s minimálním vynaložením síly a přesto přesně zkracovat a vyřezávat i velkoformátové plechy.
Převzetím tradiční společnosti Diener Werkzeugfabrik GmbH v roce 1979 rozšířila společnost BESSEY cíleně své produktové portfolio o oblast řezacích technologií. Značka Erdi, která již tehdy byla známá svými vysoce kvalitními nůžkami na plech, byla začleněna do společnosti a nadále fungovala jako samostatná produktová značka pod záštitou společnosti BESSEY. Název BESSEY Erdi dnes představuje řadu řezacích nástrojů, které spojují inovační sílu a standardy kvality společnosti BESSEY s dlouholetými zkušenostmi a tradicí nůžek Erdi. Uživatelé tak těží z jasného slibu kvality a jednotné identity značky v rámci sortimentu BESSEY.
Nůžky pro praváky jsou broušeny a konstruovány tak, abyste s nimi mohli snadno stříhat pravé oblouky (tj. oblouk zleva doprava). Oblouky zprava doleva se nejlépe stříhají nůžkami pro leváky.
Často se věří, že pravé nůžky jsou pro praváky a levé nůžky pro leváky. To není pravda. Naopak . Pokud jako pravák stříháte oblouk pravými nůžkami (viz níže, zleva doprava), stříháte z zápěstí směrem ven. S levými nůžkami (oblouk pak zprava doleva) stříháte z zápěstí směrem dovnitř. Což je výrazně ergonomičtější.
Na výsledek nemá vliv jen kvalita nůžek. Záleží také na správném zacházení s nástrojem:
Plech musí být položen na řezací čelist. Pouze tak lze díky řezacím poloměrům dosáhnout optimálního řezu. Pokud není položen na řezací čelisti, dochází k jeho deformaci. Důsledkem je zvýšená námaha a kratší životnost.
Pro řezání se nůžky široce otevřou a plech se zasune co nejhlouběji do čelistí nůžek . Nůžky by se při řezání neměly zcela zavírat: již po asi ¾ délky řezu nůžky otevřete a znovu zavřete. Pouze tak vznikne řez bez otřepů. Při úplném zavření nůžek vznikají při každém řezu malé příčné trhliny na konci řezu.
Důležité je také to, že ruční nůžky na plech se používají pouze k řezání tenkých plechů z měkkých kovů a oceli . Nejsou vhodné k řezání kulatých a hranatých kovových tvarů, jako je například drát, protože by to vedlo k vylomení čepelí.
|
|
|
|
|
|
|
|
Pokud ruční síla nestačí k řezání plechu, může to mít dva důvody: buď jsou čepele prostě tupé, nebo je plech možná příliš silný. Při používání ručních nůžek na plech je totiž třeba dbát na to, aby se řezaly výhradně plechy o tloušťce 1,2 až 1,9 mm. To však vždy závisí na druhu plechu i na kvalitě čepelí.
