Ofte stillede spørgsmål om spændeteknik og Skæreteknik
Spændeteknik
Klemmer af malmstøbning
1 overdel
2 Profilskinne
3 Underdel
4 Spindel med trapezgevind
5 Trykplade
6 Håndtag
Klemmer helt i stål
1 fastspændebøjle
2 profilskinner
3 Glidebøjle
4 Spindel med trapezgevind
5 Trykplade
6 Håndtag
a Spændvidde
Målingen foretages fra underkanten af den øverste trykplade til overkanten af den nederste trykplade. Spændvidden er den maksimale længde, som emnet kan spændes fast.
b Udstik
Måles fra skinnens inderside til spindelens midtpunkt.
x Skinneprofil
Skinnebredden og -tykkelsen måles. Jo større skinneprofilet er, desto større er den mulige spændkraft.

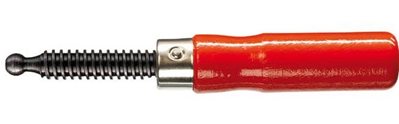

Træhåndtaget
Træhåndtaget er klassikeren blandt håndtagstyper. BESSEY-træhåndtag er desuden noget særligt: De er ergonomisk formede og nittet uden grater, hvilket beskytter brugeren mod skader. Vores træhåndtag er fremstillet af FSC-certificeret træ. Desuden undgår vi at bruge opløsningsmiddelholdige lakker til vores træhåndtag: Lakken til BESSEY-træhåndtag er vandbaseret i henhold til DIN EN71/3.
Plastgrebet
Det moderne to-komponent-greb af højkvalitetsplast, der er specielt udviklet til klemmer, ligger optimalt i hånden. Takket være sin symmetriske form griber hånden altid det rigtige sted, uanset om det er ovenfra eller nedenfra. De to plastkomponenter (hårdt/blødt materiale) er tilpasset drejebevægelsen ved spænding. Det garanterer optimal greb og behagelig håndtering.

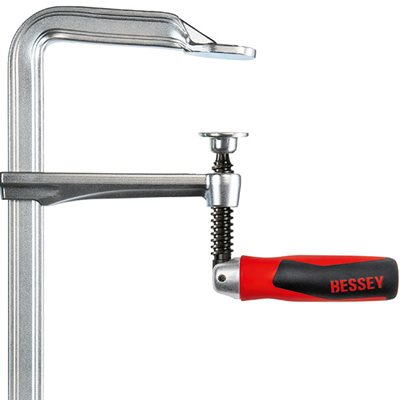

Klappgrebet
Klappgrebet tilbyder alle fordelene ved det 2-komponent-plastgreb. Derudover kan det klappes 90° ned og drejes 360° uden at støde mod skinnen, hvilket sikrer hurtigt og komfortabelt arbejde – selv på svært tilgængelige steder. Her opnår klappgrebet en ekstra løfteeffekt ved tilspænding.

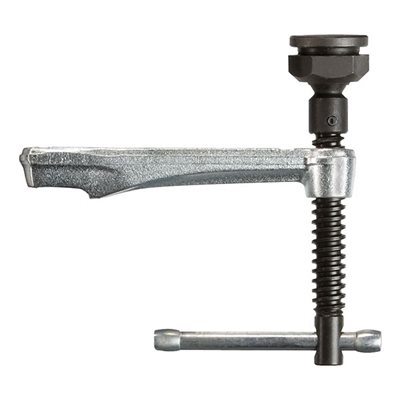

Vippegrebet
Vippegrebet med afrundede ender sikrer god kraftoverførsel takket være den ekstra løfteeffekt – også under trange pladsforhold. Spændeværktøj med vippegreb bruges ofte i metalindustrien: Vippegrebet er ufølsomt over for svejsesprøjt og kan også spændes og løsnes praktisk med olierede eller snavsede handsker. For brugeren tilbyder vippegrebet også komfort, da vippeenderne er afrundede og behagelige for hånden.

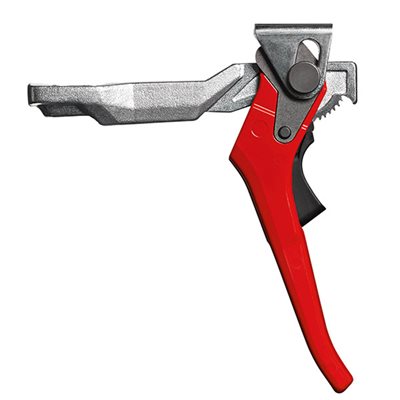

Vipgrebet
Spændeværktøjer med håndtag følger en helt anden tilgang til grebsteknik og den dermed forbundne opbygning af spændekraft. Spændeværktøjet udnytter håndtagets naturlige kraft. I stedet for et gevind har det, ligesom en skralde, en låsemekanisme med tandsegment. Med lille kraftindsats opnås der således hurtigt høje spændekræfter. En løsningsmekanisme integreret i håndtaget gør det også muligt at fjerne klemmen hurtigt. Takket være den enkle håndtering muliggør klemmen med håndtag en fem gange hurtigere fastspænding end med traditionelle spindelklemmer.
Spændebånd med håndtag anvendes gerne, når mange spændebånd skal sættes og løsnes på en tidsbesparende måde. Den flertrins låsemekanisme sikrer en doseret, hurtig og næsten 100 % vibrationssikker fastspænding. På de originale BESSEY GH-spændebånd er excenteren fremstillet af sinterstål og dermed særligt slidstærk.

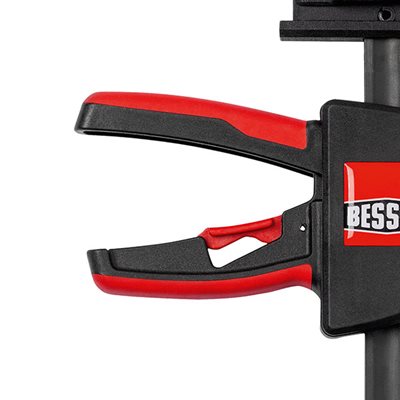

Pumpehåndtaget
Et højkvalitets 2-komponent plastgreb med pumpehåndtag bag skinnen sikrer sikker adgang fra begge retninger. Skubbebevægelsen ved pumpning muliggør hurtig fastspænding, og den i grebet integrerede løsningsmekanisme tillader hurtig løsning af klemmen. Desuden kan pumpehåndtaget betjenes med én hånd – således forbliver den anden hånd fri til andre værktøjer.
Skruetvinger af helstål er hærdet og har en elastisk spænding. De kan bøjes let under belastning og dermed dæmpe vibrationer. Det gør dem ideelle til metalbearbejdning eller anvendelser, hvor der virker dynamiske kræfter.
Den væsentligste forskel:
Temperguss = stiv, præcis, perfekt til limning af træ
Fuldstål = elastisk, vibrationsdæmpende, ideel til metal ved svejseopgaver, til træopgaver med vibrationer, for eksempel ved savning eller slibning
Her finder du vejledningen i PDF-format til to forskellige udgaver af trykplader:
1. Kantede, fastmonterede trykplader er glatte (fig. til venstre)
2. Udskiftelige trykplader har ribbeformede forhøjninger hele vejen rundt på den cylindriske kant (billede til højre)
Montering af trykplader (PDF-download)For at bevare en skrueklemme i god stand i lang tid er det vigtigt at vedligeholde den korrekt.
En skruetvinges funktion er baseret på friktion og vinkling mellem skinnen og glidebøjlen. Derfor er det vigtigt, at skinnen altid holdes fri for fedt, olie eller tørret lim. Voks og silikoneholdige adskillelsesmidler på skinnen er særligt kritiske. Sådanne rester skal fjernes så hurtigt som muligt ved hjælp af opløsningsmiddel, stålbørste eller sandpapir. Både spindel og trykpladehængsel bør smøres regelmæssigt med lidt olie. Sprøjteolie er særligt velegnet til dette formål. På denne måde bevares skruestikkens smidighed ved optimal spændkraft i lang tid.
Hvad skal man gøre, hvis skruetangen glider?
Hvis en skruetvinge af malmstøbning er udstyret med en indvendig skrue, der forhindrer glidebøjlen i at glide, kan denne justeres med en kvart omgang, hvis fastspændingen svigter. Ved skruetvinger af helstål skal man være opmærksom på, om der dannes glans på skinnen, da dette kan føre til, at glidebøjlen glider. Hvis der er synlige glanspletter, kan disse slibes op på begge sider med sandpapir med kornstørrelse 100, hvorved sikker arbejde igen kan garanteres.
|
|
|
|
|
|
|
|
Skruetvingernes forskellige udhæng og spændvidder kan give problemer ved opbevaring.
En praktisk løsning på dette problem er en skruestikvogn. På denne stabile metalkonstruktion med hjul kan skruestikkerne nemlig hænges op sorteret efter størrelse. Desuden muliggør en mobil skruestikvogn et mere fleksibelt og hurtigere arbejde, da alle skruestikker altid er lige ved hånden og overskueligt sorteret og klar til brug direkte på arbejdsstedet.
En anden opbevaringsmulighed er et stationært skruestikreol, hvor skruestikkerne blot skubbes på.
| Original BESSEY Dukkelstang i dukkegods |
Sekundærserie fra BESSEY |
Tredjelinje fra BESSEY |
||||
|---|---|---|---|---|---|---|
| TG…-2K | TG… | TG…K | TPN…-2K | TPN… | TGRC… | |
| Spændvidde a | 100–1.000 mm | 100–1.000 mm | 160–400 mm | 160–1.000 mm | 100–2.000 mm | 100–1.500 mm |
| Udladning b | 50–175 mm | 50–175 mm | 80–175 mm | 80–175 mm | 50–175 mm | 50–175 mm |
| Spændkraft op til | 6.000 N | 6.000 N | 6.000 N | 5.500 N | 5.500 N | 5.500 N |
| Værktøjsfri udskiftelig trykplade (fra 80 mm udhæng) |
✔ | ✔ | ✔ | – | – | – |
| Forstærket støbegods | ✔ | ✔ | ✔ | – | – | – |
| Skridsikker (fra 80 mm udhæng) |
✔ | ✔ | ✔ | – | – | – |
| Skinneprofil | Optimeret profil | Optimeret profil | Optimeret profil | Standardprofil | Standardprofil | Enkel profil |
| Ophavsret | ✔ | ✔ | ✔ | – | – | – |
| Original BESSEY Duktil støbning skruetvinge |
Sekundærserie fra BESSEY |
Tredjelinje fra BESSEY |
|||
|---|---|---|---|---|---|
| TGK…-2K | TGK… | TGK…K | TKPN… | TGKR… | |
| Spændvidde a | 400–3.000 mm | 400–3.000 mm | 500–3.000 mm | 500–3.000 mm | 500–2.000 mm |
| Udladning b | 120 mm | 120 mm | 120 mm | 120 mm | 120 mm |
| Spændkraft op til | 7.000 N | 7.000 N | 7.000 N | 6.500 N | 6.500 N |
| Værktøjsfri udskiftelig trykplade | ✔ | ✔ | ✔ | – | – |
| Forstærket støbegods | ✔ | ✔ | ✔ | – | – |
| Skridsikker | ✔ | ✔ | ✔ | – | – |
| Skinneprofil | Optimeret profil | Optimeret profil | Optimeret profil | Standardprofil | Enkeltprofil |
| Ophavsret | ✔ | ✔ | ✔ | – | – |
| Original BESSEY Skruetvinger i massivt stål |
Sekundærserie BESSEY classiX |
|||||
|---|---|---|---|---|---|---|
| GZ…-2K | GZ… | GZ…K | GZ…KG | GS… | GS…K | |
| Spændvidde a | 100–1.250 mm | 100–1.250 mm | 160–1.250 mm | 250–600 mm | 100–1.000 mm | 160–1.000 mm |
| Udstik b | 60–140 mm | 60–140 mm | 80–140 mm | 120 mm | 50–140 mm | 80–140 mm |
| Spændkraft op til | 6.000 N | 6.000 N | 6.000 N | 5.000 N | 5.000 N | 5.000 N |
| Trykplade, der kan udskiftes uden værktøj (fra 80 mm udhæng) |
✔ | ✔ | ✔ | ✔ | – | – |
| Forstærket støbegods | ✔ | ✔ | ✔ | ✔ | – | – |
| Optimeret skinneprofil | ✔ | ✔ | ✔ 20 % større spændkraft pr. spindelomdrejning | ✔ | – | – |
| Ophavsret | ✔ | ✔ | ✔ | ✔ | – | – |
| Original BESSEY Håndtagsvinkel |
Anden serie BESSEY classiX |
|
|---|---|---|
| GH… | GSH… | |
| Spændvidde a | 100–1.250 mm | 100–1.000 mm |
| Udladning b | 60–140 mm | 50–140 mm |
| Spændkraft op til | 8.500 N | 7.500 N |
| Ekscentrisk skrue af Sinterstål | ✔ særligt slidstærk, lav friktion takket være højere overfladehårdhed |
– |
| Optimeret skinneprofil | ✔ større kraftreserver takket være jævn spændkraftopbygning – især ved fuld spændvidde |
– |
| Beskyttelsesrettigheder | ✔ | – |
Skæreteknik
Hos almindelige pladesakser er skæret og håndtaget traditionelt smedet i ét stykke. Skærekraften afhænger af forholdet mellem skærelængden og håndtagslængden.
Håndpladesakser med gearvirkning består af et sakshoved og et håndtag. Begge dele er hver for sig ledforbundne, hvilket giver en ekstra gearvirkning.
Idealsakser
Disse sakser lever fuldt ud op til deres navn. For Idealsakser er ægte „allroundere“. De kan både skære igennem en plade (gennemskæring) og skære store og små konturer eller radier (figurudskæring). Det spiller ingen rolle, om du udfører dine skærearbejder ved pladekanten (afskæring) eller midt på pladen. Naturligvis kan du også udføre enkle udstansningsopgaver med Idealsaks.
Formsakser
Figursakser er bedst egnet, hvis du ønsker at udføre fine, snævre radius-skæringer i kanten af pladen. Takket være disse saksers filigrane skæreform kan du nemt skære ekstremt snævre figurer eller kurver.
Gennemskærende saks
Ønsker du at skære en plade over i midten og/eller i kantområdet? Så er gennemskæringssaksen det rigtige værktøj for dig. Med disse værktøjers lange skær kan du hurtigt, med minimal kraftanstrengelse og alligevel præcist afkorte og udskære selv store plader.
Med overtagelsen af den traditionsrige virksomhed Diener Werkzeugfabrik GmbH i 1979 udvidede BESSEY målrettet sit produktsortiment med området skæreteknik. Mærket Erdi, der allerede dengang var kendt for sine højkvalitets pladesakser, blev integreret i virksomheden og videreført som et selvstændigt produktmærke under BESSEY-paraplyen. Betegnelsen BESSEY Erdi står i dag for mange skæreværktøjer, der forener BESSEYs innovationskraft og kvalitetsstandarder med Erdi-saksernes mangeårige ekspertise og tradition. På den måde drager brugerne fordel af et klart kvalitetsløfte og en gennemgående brandidentitet inden for BESSEY-sortimentet.
Højrehåndssaks er slibet og konstrueret på en sådan måde, at man nemt kan skære højre kurver (dvs. en bue fra venstre mod højre) med dem. Kurveskæringer fra højre mod venstre udføres bedst med en venstrehåndssaks.
Mange tror, at højrehåndede sakser er til højrehåndede, og venstrehåndede sakser til venstrehåndede. Det er ikke rigtigt. Tværtimod . Når du som højrehåndet skærer en radius med en højrehåndet saks (se nedenfor, fra venstre mod højre), skærer du udad fra håndleddet. Med en venstrehåndet saks (radius fra højre mod venstre) skærer du indad fra håndleddet. Det er betydeligt mere ergonomisk.
Det er ikke kun saksens kvalitet, der har indflydelse på resultatet. Det afhænger også af, at man bruger værktøjet korrekt:
Pladen skal lægges på skærebakken. Kun på den måde opnås et optimalt snitbillede på grund af skæreradiusene. Hvis den ikke ligger på skærebakken, bliver den skæv. Det medfører øget kraftforbrug og kortere levetid.
Til skæring åbnes saksen helt, og pladen skubbes så langt ind i saksens kæber som muligt . Saksen bør ikke lukkes helt under skæringen: Åbn saksen allerede efter ca. ¾ af skærelængden og luk den igen. Kun på denne måde opnås et skær uden grater. Når saksen lukkes helt, opstår der små tværgående revner ved skæreenden ved hvert snit.
Det er desuden vigtigt, at håndpladesakser kun bruges til at skære tynde plader af bløde metaller og stål . De er ikke egnede til at skære igennem runde og firkantede metalformer, såsom tråd, da dette vil føre til, at skærekantene knækker.
|
|
|
|
|
|
|
|
Hvis håndkraften ikke er tilstrækkelig til at skære pladen, kan der være to årsager til dette: Enten kan knivene simpelthen være sløve, eller også er pladen måske for tyk. Når man bruger en håndpladesaks , skal man nemlig sørge for, at der udelukkende skæres i plader med en tykkelse på mellem 1,2 og 1,9 mm. Dette afhænger dog altid af pladetypen samt skærekvaliteten.
