Veelgestelde vragen over spantechniek en snijtechniek
Spantechniek
Klemmen van malle gietijzer
1 bovenstuk
2 profielrail
3 Onderdel
4 Spindel met trapeziumschroefdraad
5 Drukplaat
6 Handgreep
Volledig stalen klemmen
1 vaste beugel
2 profielrail
3 Glijbeugel
4 Spindel met trapeziumschroefdraad
5 Drukplaat
6 Handgreep
a Spanwijdte
De meting vindt plaats vanaf de onderrand van de bovenste drukplaat tot aan de bovenrand van de onderste drukplaat. De spanwijdte is de maximale lengte van het werkstuk dat kan worden vastgeklemd.
b Uitsteeklengte
De uitstrekking wordt gemeten vanaf de binnenkant van de rail tot het midden van de spindel.
x Raildoorsnede
De breedte en de dikte van de rail worden gemeten. Hoe groter de raildoorsnede, hoe groter de mogelijke spankracht.
De houten handgreep
De houten handgreep is de klassieker onder de handgreepsoorten. De houten handgrepen van BESSEY zijn bovendien bijzonder: ze zijn ergonomisch gevormd en zonder bramen geklonken, waardoor de gebruiker tegen verwondingen wordt beschermd. Onze houten handgrepen worden vervaardigd uit FSC-gecertificeerd hout. Bovendien gebruiken wij voor onze houten handgrepen geen oplosmiddelhoudende lakken: de lak voor BESSEY houten handgrepen is op waterbasis volgens DIN EN71/3.
De kunststof handgreep
De speciaal voor klemmen ontwikkelde, moderne tweecomponentenhandgreep van hoogwaardig kunststof ligt optimaal in de hand. Door de symmetrische vorm grijpt de hand altijd op de juiste plek, of u deze nu van boven of van onderen vastpakt. De twee kunststofcomponenten (hard/zacht materiaal) zijn afgestemd op de draaiende beweging tijdens het vastklemmen. Dit garandeert een optimale grip en een prettige bediening.
De klapgreep
De klapgreep biedt alle voordelen van de tweecomponenten kunststofgreep. Bovendien kan deze 90° worden neergeklapt en 360° worden gedraaid zonder tegen de rail aan te stoten, voor snel en comfortabel werken – zelfs op moeilijk bereikbare plaatsen. Hier zorgt de klapgreep voor een extra hefboomeffect bij het aandraaien.
De tuimelgreep
De knevelgreep zorgt met zijn afgeronde uiteinden voor een goede krachtoverbrenging dankzij het extra hefboomeffect – ook in krappe ruimtes. Spanmiddelen met een knevelgreep worden vaak gebruikt in de metaalverwerkende industrie: de knevelgreep is ongevoelig voor lasspatten en kan ook met vette of besmeurde handschoenen aan gemakkelijk worden vast- en losgedraaid. Voor de gebruiker biedt de knevelgreep ook comfort, omdat de uiteinden van de knevel handvriendelijk zijn afgerond.
De hefboomgreep
Klemmen met hefboomgreep hanteren een geheel andere benadering wat betreft de greeptechniek en de daarmee samenhangende opbouw van de klemkracht. De klem maakt gebruik van de natuurlijke kracht van de hefboom. In plaats van een schroefdraad beschikt deze, vergelijkbaar met een ratel, over een vergrendelingsmechanisme met tandsegment. Zo worden met weinig krachtinspanning snel hoge klemkrachten bereikt. Een in de handgreep geïntegreerd ontgrendelingsmechanisme maakt het ook mogelijk de klem snel te verwijderen. Dankzij de eenvoudige bediening maken hefboomklemmen een vijf keer snellere spanbewerking mogelijk dan met conventionele spindelklemmen.
Klemmen met hefboomgreep worden graag gebruikt wanneer veel klemmen tijdbesparend moeten worden geplaatst en weer losgemaakt. Het meertraps vergrendelingsmechanisme garandeert een gedoseerde, snelle en bijna 100 % trillingsvrije klemkracht. Bij de originele BESSEY-hefboomklemmen GH is de excentriek van gesinterd staal en daardoor bijzonder slijtvast.
De pompgreep
Een hoogwaardige 2-componenten kunststof handgreep met pomphendel achter de rail zorgt voor een veilige bediening vanuit beide richtingen. De duwbeweging door het pompen maakt een snelle bevestiging mogelijk, het in de handgreep geïntegreerde ontgrendelingsmechanisme zorgt ervoor dat de klem snel kan worden losgemaakt. Bovendien is de pompgreep met één hand te bedienen – zo blijft één hand vrij voor ander gereedschap.
Volledig stalen schroefklemmen zijn gehard en hebben een elastisch klemverloop. Ze kunnen onder belasting licht buigen en daardoor trillingen opvangen. Dat maakt ze ideaal voor metaalbewerking of toepassingen waarbij dynamische krachten werken.
Het belangrijkste verschil:
Gehard gietijzer = stijf, nauwkeurig, perfect voor het verlijmen van hout
Volledig staal = elastisch, trillingsdempend, ideaal voor metaal bij lastoepassingen, bij houttoepassingen met trillingen, bijvoorbeeld bij het zagen of schuren
Hier vindt u de handleiding in pdf-formaat voor twee uitvoeringen van drukplaten:
1. Gekantelde, permanent gemonteerde drukplaten zijn glad (afb. links)
2. Verwisselbare drukplaten hebben rondom de cilindrische rand ribachtige verhogingen (afb. rechts)
Montage van drukplaten (PDF-download)Om de goede kwaliteit van een schroefklem lang te behouden, is het van belang dat u deze op de juiste manier onderhoudt.
De werking van een schroefklem is gebaseerd op wrijving en klemwerking tussen de rail en de glijbeugel. Daarom is het belangrijk dat de rail altijd vrij blijft van vet, olie of opgedroogde lijm. Bijzonder kritiek zijn was en siliconenhoudende scheidingsmiddelen op de rail. Dergelijke resten moeten zo snel mogelijk worden verwijderd met behulp van een oplosmiddel, staalborstel of schuurpapier. Zowel de spindel als het scharnier van de drukplaat moeten regelmatig met wat olie worden gesmeerd. Spuitolie is hiervoor bijzonder geschikt. Op deze manier blijft de soepele werking van de schroefklem bij optimale klemkracht langdurig behouden.
Wat te doen als de schroefklem wegglijdt?
Indien een malle-ijzeren schroefklem is voorzien van een stelschroef die het wegglijden van de glijbeugel voorkomt, kan deze bij afnemende grip met een kwartslag worden bijgesteld. Bij volledig stalen schroefklemmen moet u letten op glansvorming op de rail, aangezien dit kan leiden tot het wegglijden van de glijbeugel. Als er glansplekken zichtbaar zijn, kunt u deze aan beide zijden opruwen met schuurlinnen met korrelgrootte 100, waardoor veilig werken weer gegarandeerd is.
|
|
|
|
|
|
|
|
Verschillende uitsteeklengtes en spanwijdtes van de schroefklemmen kunnen voor problemen bij de opslag zorgen.
Een klemwagen biedt hiervoor een praktische oplossing. Op deze stabiele metalen constructie met wieltjes kunnen de klemmen namelijk op maat gesorteerd worden opgehangen. Bovendien maakt een mobiele klemwagen flexibeler en sneller werken mogelijk , omdat alle schroefklemmen altijd binnen handbereik en overzichtelijk gesorteerd direct op de werkplek kunnen worden geplaatst.
Een andere opbergmogelijkheid is een stationair klemmenrek waarop de klemmen eenvoudig kunnen worden geschoven.
| Origineel BESSEY Draadklem van gietijzer |
Tweede lijn van BESSEY |
Tweede lijn van BESSEY |
||||
|---|---|---|---|---|---|---|
| TG…-2K | TG… | TG…K | TPN…-2K | TPN… | TGRC… | |
| Spanwijdte a | 100–1.000 mm | 100–1.000 mm | 160–400 mm | 160–1.000 mm | 100–2.000 mm | 100–1.500 mm |
| Spandiepte b | 50–175 mm | 50–175 mm | 80–175 mm | 80–175 mm | 50–175 mm | 50–175 mm |
| Spankracht tot | 6.000 N | 6.000 N | 6.000 N | 5.500 N | 5.500 N | 5.500 N |
| Zonder gereedschap verwisselbare drukplaat (vanaf 80 mm uitsteeklengte) |
✔ | ✔ | ✔ | – | – | – |
| Versterkt gietwerk | ✔ | ✔ | ✔ | – | – | – |
| Antislipbeveiliging (vanaf 80 mm uitsteeklengte) |
✔ | ✔ | ✔ | – | – | – |
| Spoorprofiel | Geoptimaliseerd profiel | Geoptimaliseerd profiel | Geoptimaliseerd profiel | Standaardprofiel | Standaardprofiel | Eenvoudig profiel |
| Eigendomsrechten | ✔ | ✔ | ✔ | – | – | – |
| Origineel BESSEY Snelspanners van gietijzer |
Tweede lijn van BESSEY |
Tweede lijn van BESSEY |
|||
|---|---|---|---|---|---|
| TGK…-2K | TGK… | TGK…K | TKPN… | TGKR… | |
| Spanwijdte a | 400–3.000 mm | 400–3.000 mm | 500–3.000 mm | 500–3.000 mm | 500–2.000 mm |
| Spandiepte b | 120 mm | 120 mm | 120 mm | 120 mm | 120 mm |
| Spankracht tot | 7.000 N | 7.000 N | 7.000 N | 6.500 N | 6.500 N |
| Zonder gereedschap verwisselbare drukplaat | ✔ | ✔ | ✔ | – | – |
| Versterkt gietwerk | ✔ | ✔ | ✔ | – | – |
| Antislipbeveiliging | ✔ | ✔ | ✔ | – | – |
| Spoorprofiel | Geoptimaliseerd profiel | Geoptimaliseerd profiel | Geoptimaliseerd profiel | Standaardprofiel | Enkelvoudig profiel |
| Intellectuele eigendomsrechten | ✔ | ✔ | ✔ | – | – |
| Origineel BESSEY Volledig stalen schroefklemmen |
Tweede lijn BESSEY classiX |
|||||
|---|---|---|---|---|---|---|
| GZ…-2K | GZ… | GZ…K | GZ…KG | GS… | GS…K | |
| Spanwijdte a | 100–1.250 mm | 100–1.250 mm | 160–1.250 mm | 250–600 mm | 100–1.000 mm | 160–1.000 mm |
| Uitbouw b | 60–140 mm | 60–140 mm | 80–140 mm | 120 mm | 50–140 mm | 80–140 mm |
| Klemkracht tot | 6.000 N | 6.000 N | 6.000 N | 5.000 N | 5.000 N | 5.000 N |
| Zonder gereedschap verwisselbare drukplaat (vanaf 80 mm uitsteek) |
✔ | ✔ | ✔ | ✔ | – | – |
| Versterkt gietwerk | ✔ | ✔ | ✔ | ✔ | – | – |
| Geoptimaliseerd railprofiel | ✔ | ✔ | ✔ 20 % meer spankracht per spilomwenteling | ✔ | – | – |
| Intellectuele eigendomsrechten | ✔ | ✔ | ✔ | ✔ | – | – |
| Origineel BESSEY Hefboomklem |
Tweede lijn BESSEY classiX |
|
|---|---|---|
| GH… | GSH… | |
| Spanwijdte a | 100–1.250 mm | 100–1.000 mm |
| Spandiepte b | 60–140 mm | 50–140 mm |
| Spankracht tot | 8.500 N | 7.500 N |
| Excentriek van gesinterd staal | ✔ bijzonder slijtvast, geringe wrijving door hogere oppervlaktehardheid |
– |
| Geoptimaliseerd railprofiel | ✔ grotere krachtreserves door gelijkmatige Opbouw van spankracht – met name bij volledige Spanwijdte |
– |
| Intellectuele eigendomsrechten | ✔ | – |
Snijtechniek
Bij gewone plaatscharen worden het mes en het handvat traditioneel uit één stuk gesmeed. De knipkracht wordt bepaald door de verhouding tussen de lengte van het mes en die van het handvat.
Handplaatscharen met hefboomwerking bestaan uit een schaarhoofd en een handgreep. Beide onderdelen zijn afzonderlijk scharnierend gelagerd, waardoor een extra hefboomwerking ontstaat.
Idealscheren
Deze scharen doen hun naam eer aan. Idealscheren zijn namelijk echte 'duizendpoten'. U kunt er zowel door een plaat heen snijden (doorlopende snede) als grote en kleine contouren of radii snijden (figuursnede). Daarbij maakt het niet uit of u uw snijwerkzaamheden aan de plaatrand (afsnijwerk) of midden in de plaat uitvoert. Uiteraard kunt u met Idealscheren ook eenvoudige uitsnijdwerkzaamheden uitvoeren.
Figuurscharen
Figuurscharen zijn het meest geschikt wanneer u fijne, krappe radiussneden in de randzone van de plaat wilt uitvoeren. Door de filigrane snijvorm van deze scharen kunt u moeiteloos uiterst krappe figuren of rondingen snijden.
Doorloopsnijders
Wilt u een plaat in het midden en/of aan de rand doorsnijden? Dan zijn de doorsnijdscharen het juiste gereedschap voor u. Met de lange snijbladen van deze gereedschappen kunt u snel, met weinig krachtinspanning en toch nauwkeurig ook grootformaat platen op lengte snijden en uitsnijden.
Met de overname van het traditionele bedrijf Diener Werkzeugfabrik GmbH in 1979 heeft BESSEY zijn productportfolio doelgericht uitgebreid met snijtechniek. Het merk Erdi, dat toen al bekend stond om zijn hoogwaardige plaatscharen, werd in het bedrijf geïntegreerd en als zelfstandig productmerk onder de vlag van BESSEY voortgezet. De naam BESSEY Erdi staat vandaag de dag voor talrijke snijgereedschappen die de innovatiekracht en kwaliteitsnormen van BESSEY combineren met de jarenlange expertise en traditie van de Erdi-scharen. Zo profiteren gebruikers van een duidelijke kwaliteitsbelofte en een consistente merkidentiteit binnen het BESSEY-assortiment.
Rechtshandige scharen zijn zo geslepen en ontworpen dat u er gemakkelijk rechtse rondingen (dat wil zeggen een boog van links naar rechts) mee kunt knippen. Rondingen van rechts naar links kunt u het beste met een linkshandige schaar knippen.
Vaak wordt aangenomen dat rechtshandige scharen voor rechtshandigen zijn en linkshandige scharen voor linkshandigen. Dit klopt niet. Integendeel . Wanneer u als rechtshandige met een rechtshandige schaar een boog snijdt (zie hieronder, van links naar rechts), snijdt u vanuit uw pols naar buiten. Met de linkshandige schaar (boog dan van rechts naar links) snijdt u vanuit uw pols naar binnen. Wat aanzienlijk ergonomischer is.
Niet alleen de kwaliteit van de schaar is van invloed op het resultaat. Het komt ook aan op het juiste gebruik van het gereedschap:
Het plaatwerk moet op de snijbek worden gelegd. Alleen zo wordt dankzij de snijradii een optimaal snijresultaat bereikt. Als het niet op de snijbek ligt, vervormt het. Dit leidt tot een grotere krachtinspanning en een kortere levensduur.
Om te knippen wordt de schaar wijd geopend en wordt de plaat zo ver mogelijk in de bek van de schaar geschoven. De schaar mag tijdens het knippen niet helemaal worden gesloten: open de schaar al na ongeveer ¾ van de snijlengte en sluit deze vervolgens weer. Alleen zo ontstaat een braamvrije snede. Bij het volledig sluiten van de schaar ontstaan bij elke snede kleine dwarsscheurtjes aan het einde van de snede.

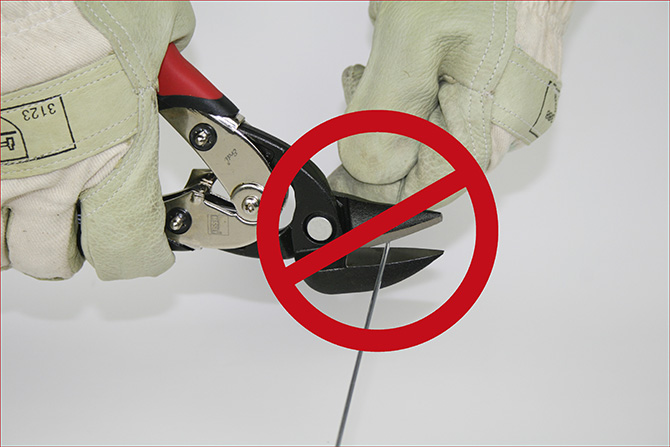

Het is bovendien belangrijk dat handplaatscharen alleen worden gebruikt voor het knippen van dunne platen van zachte metalen en staal . Ze zijn niet geschikt voor het doorsnijden van ronde en hoekige metalen vormen, zoals bijvoorbeeld draad, omdat dit zou leiden tot het afbreken van de snijbladen.
|
|
|
|
|
|
|
|
Als de handkracht niet voldoende is om de plaat te knippen, kunnen daar twee redenen voor zijn: ofwel zijn de snijbladen gewoon bot, ofwel is de plaat wellicht te dik. Bij het gebruik van een handplaatschaar moet er namelijk op worden gelet dat uitsluitend platen met een dikte van 1,2 tot 1,9 mm worden geknipt. Dit is echter altijd afhankelijk van het soort plaat en van de kwaliteit van de snijranden.
